Praktischer DIY-Picknicktisch

Für das Freiluft-Mahl

Parkside

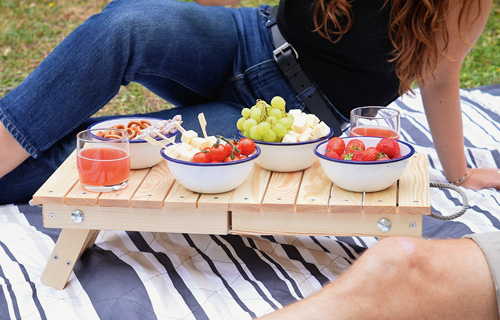

Es gehört zu den vergnüglichen Momenten des Sommers – ein Picknick im Grünen. Damit nicht alles auf der Picknickdecke durcheinanderpurzelt, bauen Sie sich doch einen klappbaren, niedrigen Tisch für das ausgedehnte Freiluft-Mahl.

Werkzeuge Kapp- und Gehrungssäge Akku-Schrauber Holzbohrer Versenker-Bohraufsatz Bleistift Winkel Maulschlüssel/Ringschlüssel Schleifpapier und Schleifblock Zirkel Lasurpinsel Materialien Holz (Fichte gehobelt): 12 Leisten, Eindeckung: 300 x 46 x 13 mm 8 Leisten, Rahmen auf Gehrung (hochkant): 280 x 40 x 28 mm 4 Leisten, Gestell: 160 x 40 x 20 mm 2 Leisten, Querstück Gestell: 181 x 40 x 20 mm Verbindung: 8 Schrauben, Gehrungsverbindung: 4,5 x 50 mm 32 Schrauben, Eindeckung und Querstück, Gestell: 4 x 40 mm 4 Schlossschrauben: 8 x 60 mm 4 Hutmuttern: M8 8 U-Scheiben: passend für M8 Sonstiges: 2 Zierscharniere à 60 x 40 mm Seil, beliebig Schatullen-Verschluss Lasur, transparentes Außen-Öl Leim (D3/Weißleim/PV AC Leim)

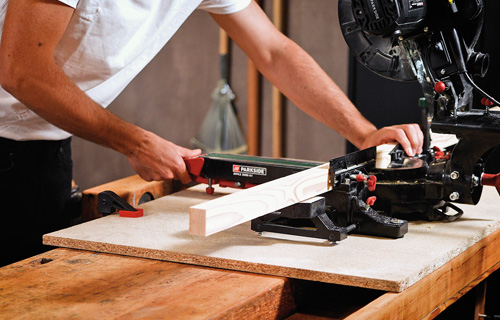

1. Rahmenleisten sägen

Parkside

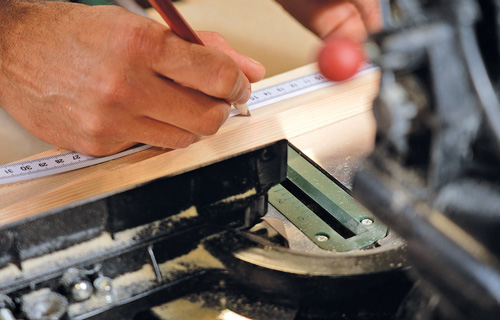

Sägen Sie als Erstes die Rahmenleisten mit der Kapp- und Gehrungssäge auf Gehrung in einem 45-Grad-Winkel zu. Anschließend brechen Sie die Kanten mit Schleifpapier. Markieren Sie auf den Balken die halbe Materialstärke des Gegenstücks.
Tipp: Beachten Sie beim Übertragen der Maße, das Außenmaß von der langen Seite zu messen. Das bedeutet, die Gehrung flieht nach innen.

2. Rahmenleisten zusammenlegen

Parkside

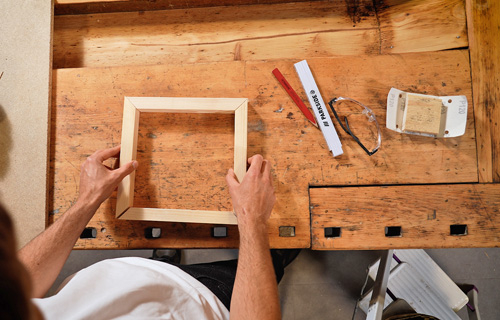

Legen Sie den Rahmen zusammen, bohren Sie die Löcher für die Gehrungsschraube vor und senken Sie sie in die Bohrlöcher. Wichtig ist, vorher gut zu überlegen, wo oben, unten, vorne und hinten ist, um die Schrauben optimal zu platzieren. Außerdem ist es wichtig, gerade zu bohren, damit die Gehrungen bündig bleiben.
Hinweis: Als Gehrung bezeichnet man die Eckverbindung zweier Bauteile, die in einem Winkel aufeinanderstoßen.

3. Verleimen

Parkside

Leim auf die Kanten geben und die Leisten zusammenfügen. Ziehen Sie danach die Schrauben sanft an und achten Sie darauf, die Gehrung nicht zu verdrücken.
Tipp: Damit die Schrauben bündig zur Oberfläche eindringen, nutzen Sie einen Versenker-Bohraufsatz.

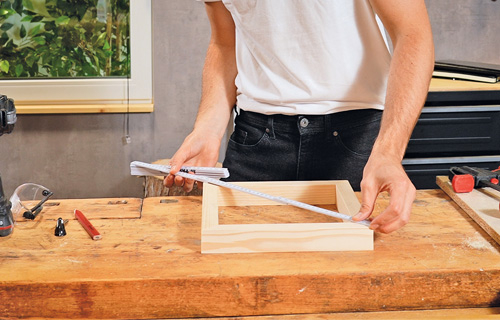

4. Winkel prüfen

Parkside

Prüfen Sie die Winkel auf 45 Grad, indem Sie die Diagonale messen oder einen Winkel dagegenhalten.

5. Leisten ablängen

Parkside

Während der Leim am Gestell trocknet, sägen Sie die übrigen Leisten für die Decklatten des Tisches sowie die Füße zu. Die Schnittkanten brechen Sie wieder mit Schleifpapier.

6. Decklatten vorbereiten

Parkside

Lasieren Sie die Decklatten mit einer Lasur Ihrer Wahl. Achten Sie besonders darauf, genug Lasur auf das Hirnholz aufzutragen, da dieses besonders absorbierend ist.

7. Rundungen für Füße schleifen

Parkside

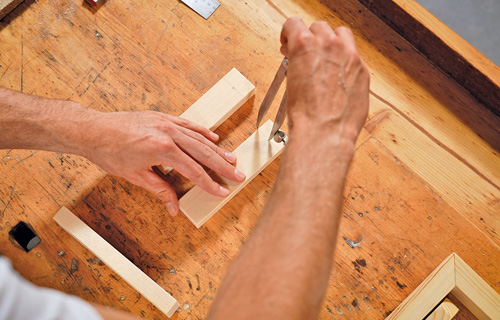

Damit die Füße reibungslos eingeklappt werden können, runden Sie eine Seite ab. Zeichnen Sie hierfür zunächst den Bohrmittelpunkt 20 mm von der Oberkante an. Mit einem Zirkel ziehen Sie nun einen Kreis mit 20 mm Radius um diesen Punkt. Um den Kreis gleichmäßig freizulegen, sägen Sie zuerst näherungsweise die Ecken ab.
Danach mit dem Schleifblock vorne an der Spitze ansetzen und den Block gleichmäßig in einer schaukelnden Bewegung nach hinten ziehen.

8. Bohrung für Schlossschraube

Parkside

Wenn der Leim trocken ist, alle sichtbaren Schrauben wieder herausdrehen. An ihre Stelle kommen Holzdübel. Spannen Sie einen 20-mm-Flachfräser-Aufsatz in den Akku-Bohrschrauber und setzen ihn mittig in das vorgebohrte Loch an. Nun mit dem Fräser ein 20 mm breites Loch bohren, das in beide Balken greift. Mit einem Staubsauger das Loch von Holzspänen befreien.
Tipp: Damit das Material auf der Rückseite nicht ausreißt, spannen Sie beim Bohren ein Stück Restholz an die Rückseite.

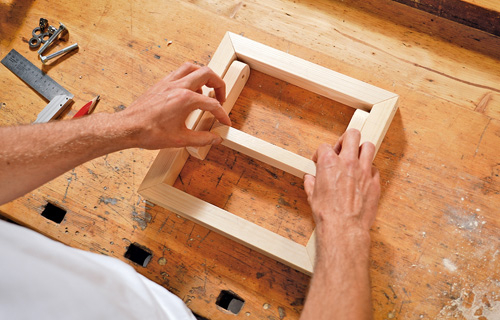

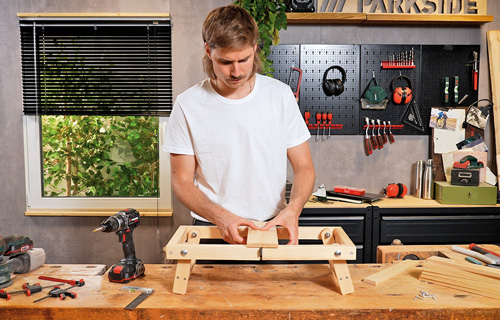

9. Beine zusammenbauen

Parkside

Verbinden Sie die Beine mit der Querversteifung. Markieren und bohren Sie das Loch und schrauben Sie das Querteil im Anschluss an. Um die Füße mit dem Rahmen zu verbinden, schlagen Sie die Schlossschraube von außen ein, damit sie sich nicht mehr verdreht. Setzen Sie die Beine ein und legen jeweils eine U-Scheibe dazwischen. Dann die Hutmutter montieren.
Schleifen und ölen

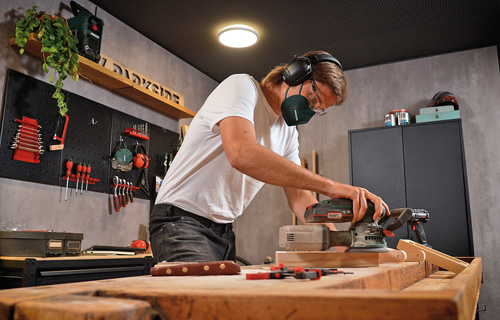

Jetzt sitzen alle Bohrungen im Gestell. Doch bevor Sie alles miteinander verschrauben, schleifen Sie noch einmal alle Teile ab und tragen die Lasur auf.

10. Scharniere an Rahmen anbringen

Parkside

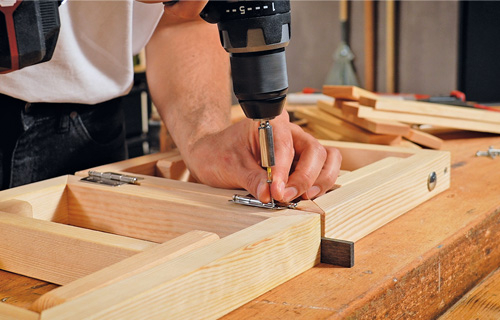

Jetzt verbinden Sie beide Rahmen miteinander. Dafür die Scharniere an der Unterseite des Tisches am Rahmen anbringen.

11. Eindeckung verschrauben

Parkside

Stellen Sie den Tisch nun aufgeklappt hin und legen Sie eine Unterlage in der Stärke des Scharniers zwischen beide Rahmen, sodass der Tisch gerade steht. Schrauben Sie zuerst die innen liegenden Lamellen auf Stoß ein.
Sie halten die beiden Rahmen auf Distanz und ersetzen die Unterlage, welche nun entfernt werden kann. Verschrauben Sie nun die restlichen Lamellen mit 4 mm Abstand.

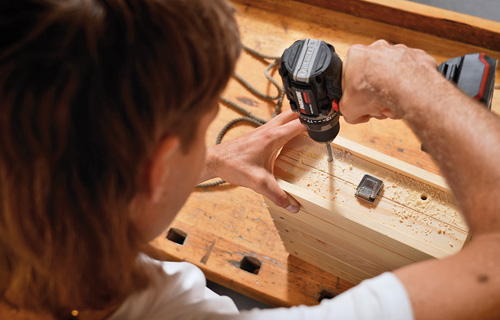

12. Schatullen-Verschluss montieren

Parkside

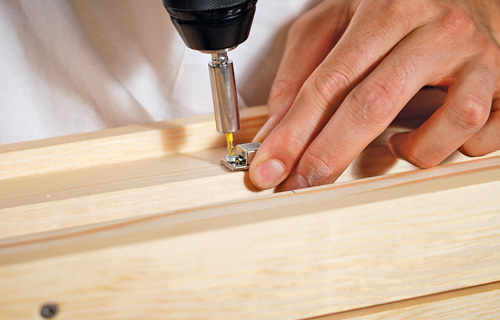

Damit der Tisch nicht von allein aufklappt, einen Schatullen-Verschluss verschrauben. Das gelingt am besten im geschlossenen Zustand.

13. Griff montieren

Parkside

Als Griff zwei Stücke Seil anbringen. Bohren Sie Löcher, durch die das Seil passt, führen Sie es hindurch und verknoten die Enden.
